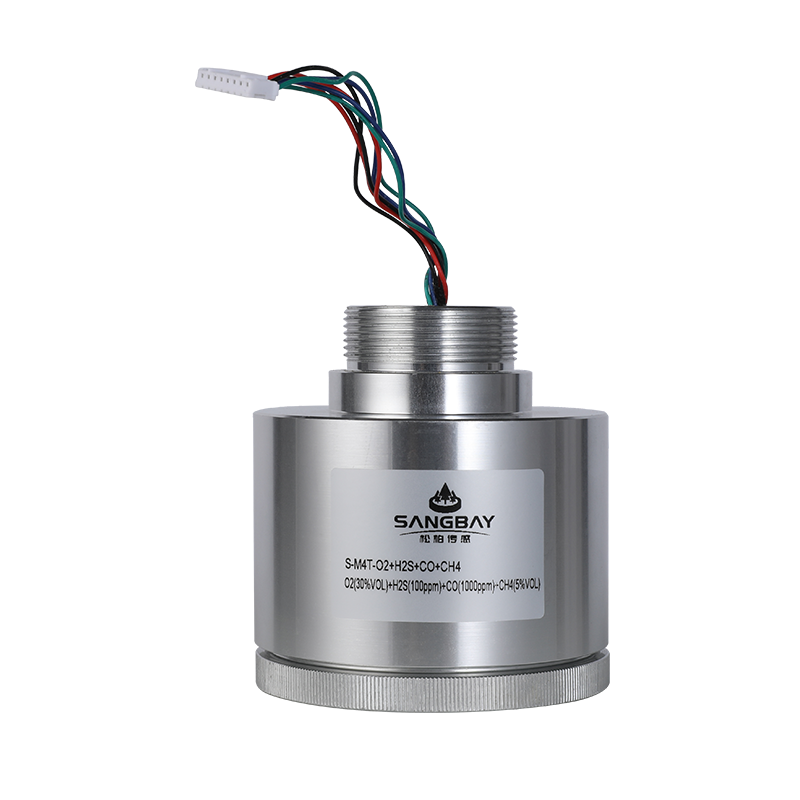

S-MT四合一氣體傳感器模組

產品描述：

鬆柏傳感 S-MT 模組四合一係列是一款可同時插 4 種 K-5S 係列氣體模組的轉接裝置，通過模擬開關實現交替通訊四種 K-5S 係列模組，測量四種不同類型的氣體。通訊方式采用 TTL。本產品可適用氣體報警器、工業現場氣體氣體檢測、礦井氣體檢測、大氣環境氣體檢測、科研院校等領域。

立即谘詢淘寶購買

規格書下載

產品介紹

一、概述

鬆柏傳感 S-MT 模組四合一係列是一款可同時插 4 種 K-5S 係列氣體模組的轉接裝置，通過模擬開關實現交替通訊四種 K-5S 係列模組，測量四種不同類型的氣體。通訊方式采用 TTL。本產品可適用氣體報警器、工業現場氣體氣體檢測、礦井氣體檢測、大氣環境氣體檢測、科研院校等領域。


二、產品特點

1、標準化，可連接各種不同種類的 K-5S 氣體模組。

2、可帶電熱拔插操作，即插即用，端子連接，免焊接。

3、出廠精準標定，使用無需再標定，無需二次開發即買即用。

4、輸出信號使用 UART（TTL 電平）協議。

5、兼容紅外、電化學、催化等多種傳感器。

6、高精度，反應靈敏穩定性強。

7、預熱時間短，低功耗，抗幹擾能力強。

三、產品適用場景

1. 智慧公廁氣體檢測項目

2. 智慧農業氣體檢測項目

3. 智慧管廊、隧道項目

4. 智慧井蓋氣體檢測項目

5. 隧道公路、道路氣體檢測項目

6. 智慧養殖氣體檢測項目

7. 智慧糧倉氣體檢測項目

8. 地下車庫氣體檢測項目

9. 科研項目、環境監測項目

10. 工業智能化氣體檢測項目如巡檢機器人等

11. 汽車電子、智慧消防、檢測儀器儀表

四、工作原理

K-5S 係列模組對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行理論計算，輸出數字信號。然後 S-MT 將 4 路 K-5S 模組的信號轉接到一起，使用開關切換通訊。

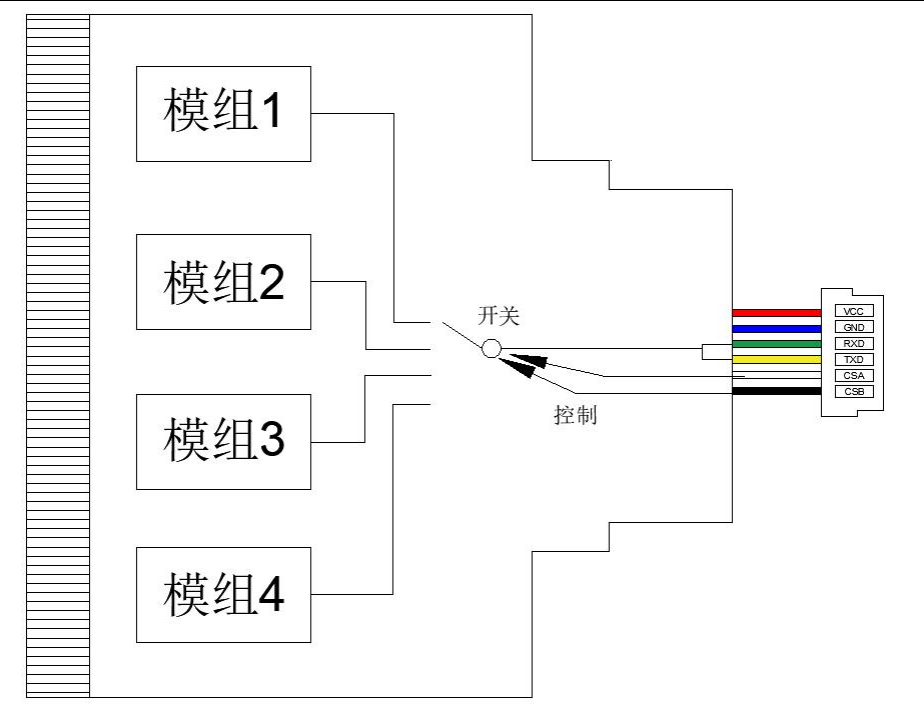

模組工作原理圖

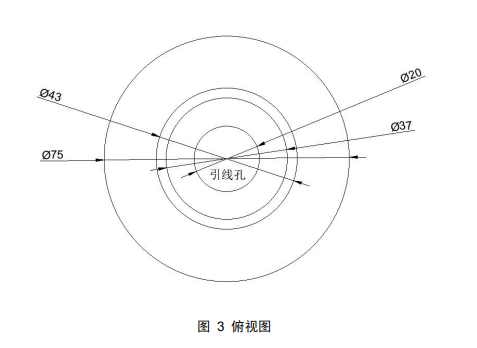

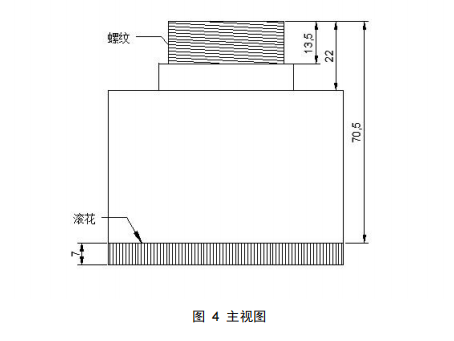

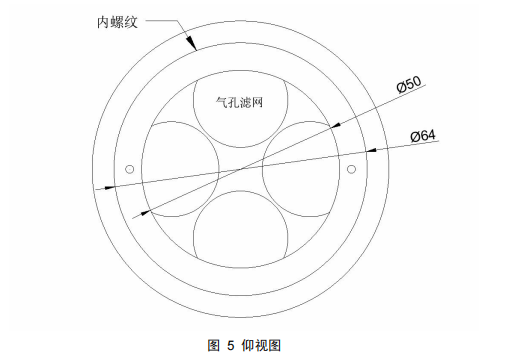

五、外觀與接口定義


六、技術指標

工作電壓	DC 4~36V
功耗	≤2W
工作溫度	-20℃ ~ 50℃
工作濕度	10%-95%RH（無凝露）
檢測方式	自然擴散（特殊需求可定製流通式）
檢測氣體	見附表
檢測範圍	見附表
分辨率	見附表
技術原理	電化學/催化燃燒/半導體/紅外/光離子/熱導等
通信格式	UART 波特率 9600，數據位：8；停止位：1；校驗位：無
預熱時間	30s（用戶可調）
壽命	電化學：2 年紅外：5 年半導體：5 年催化燃燒：2 年
外形尺寸	Ø75*77.5mm
產品重量	＜600g
