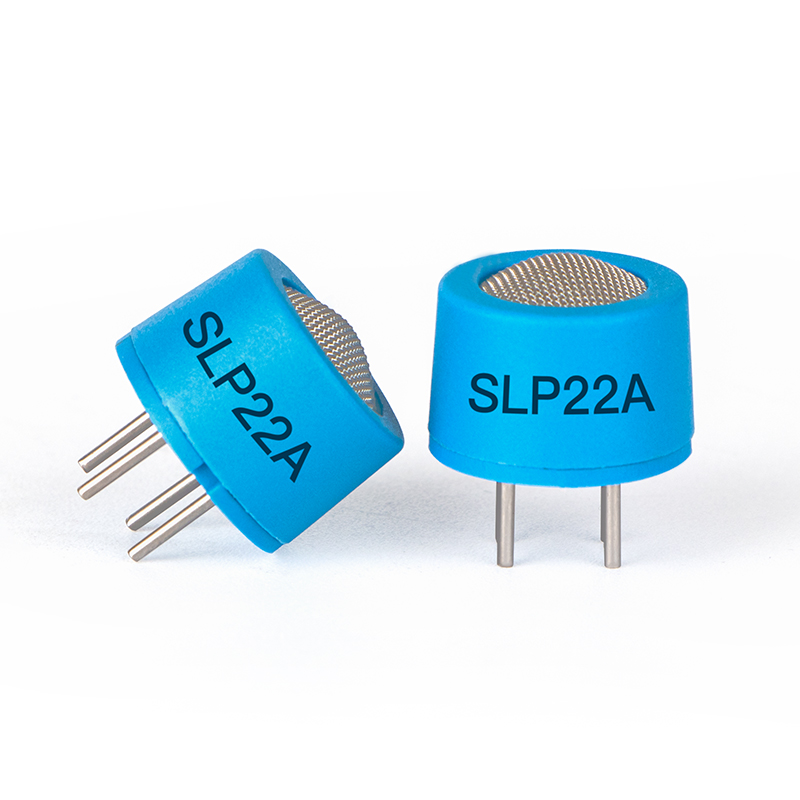

SLP22A催化傳感器

一、產品概述

SLP22A催化燃燒式可燃氣傳感器根據催化燃燒效應原理工作，由檢測元件和補償元件配對組成，兩個元件分別是催化劑和惰性材料包裹的鉑絲線圈。當接觸到可燃氣時，檢測元件在催化劑作用下表麵會發生無焰燃燒反應，造成檢測元件電阻升高，從而改變橋路輸出電壓的變化，該電壓值變化量與可燃氣體濃度成線性關係；補償元件上則不會發生催化燃燒反應，因此不會發生電阻變化，補償元件主要起到參比和溫濕度補償作用。

二、應用領域

1.  工業生產區域的各種可燃氣如甲烷、丙烷等的監測報警；

2.  民用以及商業領域可燃氣體泄漏報警儀器儀表；

3.  燃氣輸送管道泄漏監測的儀器設備。

三、產品特點

1. 橋路輸出電壓呈線性

2. 響應速度快

3. 具有良好的重複性、選擇性

      4.元件工作穩定、可靠

四、技術參數

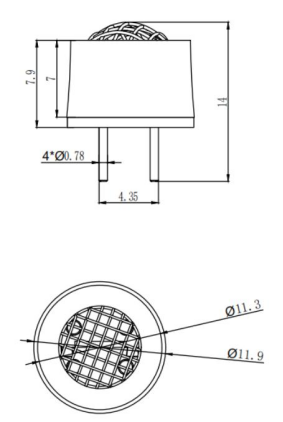

傳感器尺寸圖（單位 mm）

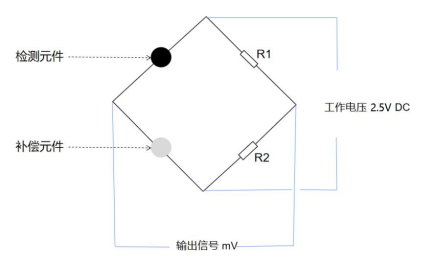

五、基本電路

上圖為N55S傳感器的基本測試電路

六、傳感器特性描述

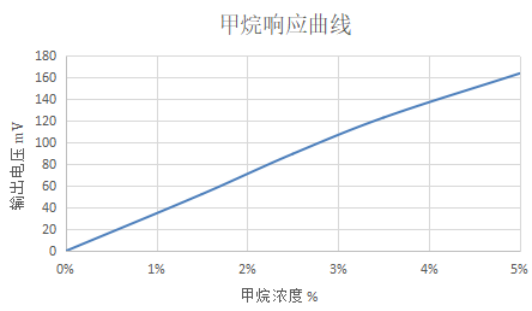

傳感器典型的靈敏度線性特性曲線

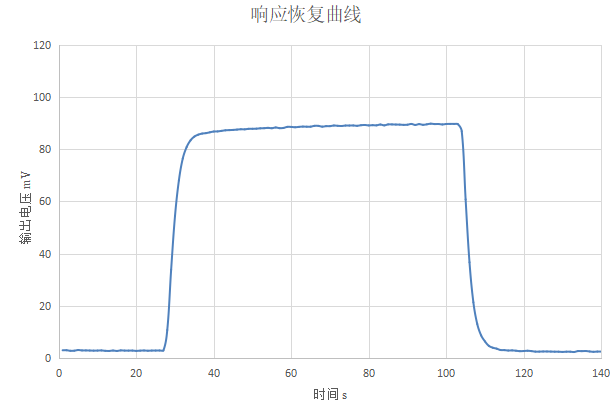

傳感器響應恢複曲線（2.5% 甲烷）

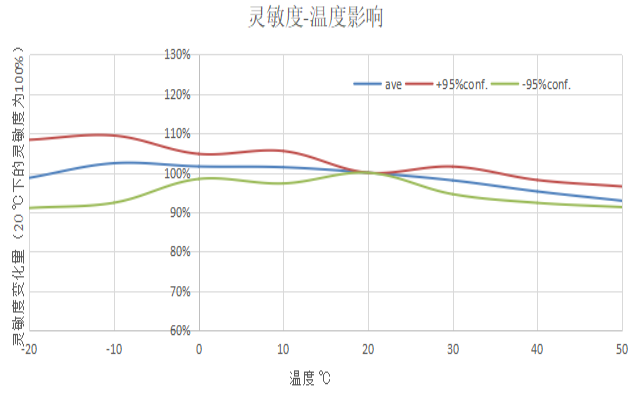

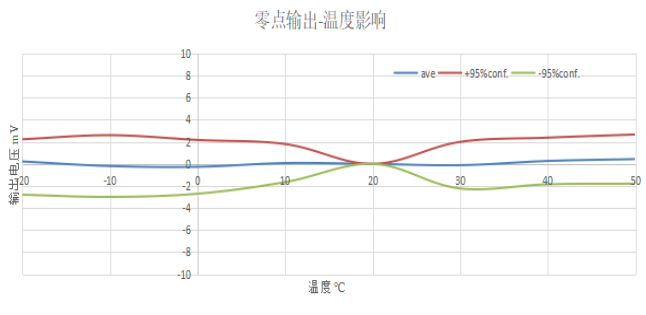

傳感器溫度特性曲線

七、交叉敏感：

SLP22A傳感器對多種可燃氣體均有響應，表中數據為部分典型可燃氣體在其100%LEL對應濃度下的相對靈敏度。

八、注意事項：

1. 一些化合物會造成傳感器靈敏度下降，包括如下幾類：

l 有機矽蒸汽，各種含有矽元素的氣態物質，包括矽烷、矽酮等揮發性有機矽。該類物質會在檢測元件的催化劑表麵生成二氧化矽包裹層，極低濃度的有機矽就可以造成傳感器不可逆的靈敏度下降。

l 硫化氫、氧化硫、氯氣、氯化氫等氣體。該類物質會在檢測元件的催化劑表麵與催化活性位結合堵塞活性位，造成傳感器靈敏度下降。

l 傳感器殼體表麵的凝露或者結冰。該類物質會堵塞殼體透氣孔，造成傳感器靈敏度下降。

2. 高於測量範圍的氣體會降低傳感器的穩定性。當工作狀態下的傳感器暴露在高濃度可燃氣中時（例如純氫氣、高於5%濃度的甲烷等高於其爆炸下限對應濃度的各種可燃氣體），傳感器的穩定性會發生不可逆轉的降低。

3. 不正常的工作電壓。當電壓低於正常工作電壓2.5V時，傳感器靈敏度會低於正常值範圍；當電壓高於2.5V時，傳感器容易發生線路或者結構損壞，會造成傳感器靈敏度下降。

4. 管腳接線錯誤會造成傳感器信號不能正常輸出。
