S4-LFO2無鉛氧氣傳感器

一、產品概述

S4LFO₂-25氧氣氣體檢測傳感器是無鉛長壽命傳感器。利用氧氣在工作電極上發生還原反應以及對電極上發生氧化反應產生電流，電流的大小和氧氣的濃度成正比，通過測試電流的大小即可判定氧氣濃度的大小。

二、應用領域

1. 礦山領域氧氣報警器

2. 醫用製氧機

3. 空氣質量檢測儀表

4. 地下停車場內及商用空氣淨化設備

5. 車內空氣品質檢測，以及車內淨化設備新風係統

三、產品特點

1. 精度高，壽命長

2. 響應速度快，回零快

3. 低功耗、高靈敏度

4. 線性範圍寬

5. 抗幹擾能力強

6. 優異的重複性和穩定性

四、技術參數

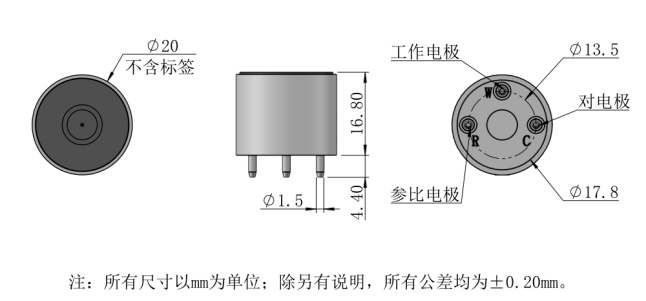

傳感器尺寸圖

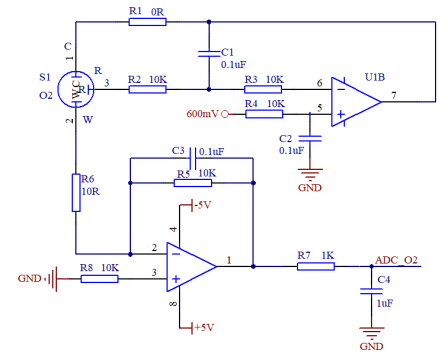

五、推薦電路

注釋：上圖為S4LFO₂-25 傳感器的推薦電路。

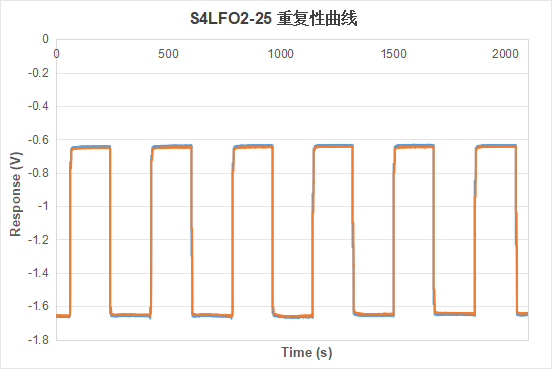

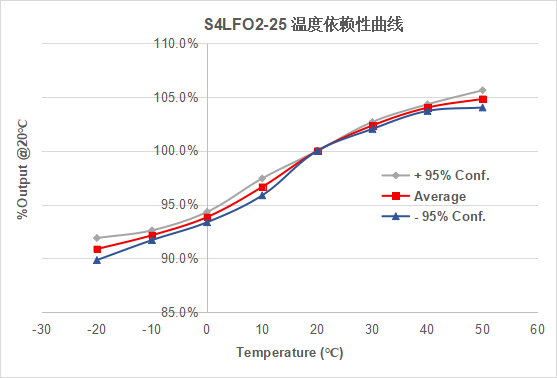

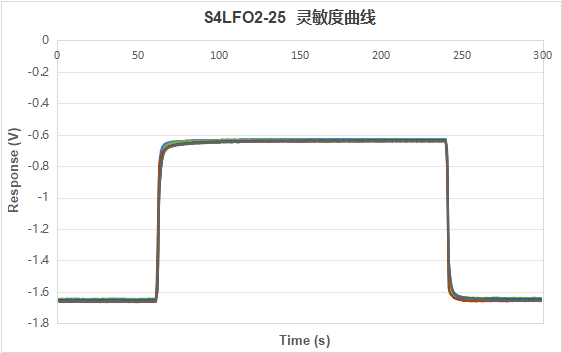

六、傳感器特性描述

七、交叉幹擾：

S4LFO₂-25氧氣傳感器對除目標氣體外的其它氣體也產生響應。現將該傳感器對幾種常見的幹擾氣體的 響應特性列於下表，以供參考。表中數據為幹擾氣體在給定濃度下的典型響應。

八、注意事項：

1.傳感器管腳必須通過PCB插座連接，焊接將損傷傳感器，管腳禁止彎曲；

2.傳感器貯存時工作電極與參比電極之間應處於短路狀態；

3.傳感器應避免接觸有機溶劑、酒精、塗料、油類及高濃度氣體，也包括矽膠及其它膠粘劑；

4.輸出電流為正的電化學傳感器（如CO、H₂S、SO₂、NH₃等）工作時需要氧氣參與反應，應該用以空氣為背景氣的標準氣體進行標定和測試，否則會破壞傳感器的性能；

5.傳感器不能長期應用於含有腐蝕性氣體的環境中，腐蝕性氣體會損害傳感器；

6.如果電路板工作不正常，例如由於電路設計問題、運放等元器件質量問題、短路、斷路、管腳接觸不良、線路板受潮、受腐蝕、漏電、受電源噪音幹擾、噪音反饋、電磁波幹擾，等等，都可能導致報警器無響應、漂移、數字不穩定等，甚至還可能使傳感器發生電解反應，損壞傳感器；

7.標定或測試傳感器時，正確的方法應該在潔淨的大氣中進行，並且維持通氣流速穩定、平緩，從而模擬一種氣體擴散狀態；反之，正麵對著傳感器強烈吹氣，或通氣時氣流忽大忽小不穩定，都不會得到滿意的標定結果及測試的準確性和重現性；

8.推薦用目標氣體標定；交叉靈敏度會有+30%的變化幅度，如果用交叉敏感氣體進行標定，不保證其標定和測量的準確度；

9.不建議用不標準的方法試驗傳感器，如：直接將傳感器放到濃氨水上、朝傳感器噴香煙、打火機點燃後靠近傳感器、朝傳感器呼氣、將傳感器靠近酒精，等等，因為液體氨水或酒精揮發時區域濃度可以高達數萬ppm，人呼氣中的二氧化碳濃度也高達4萬ppm，會損壞傳感器；正確的測試方法是通以空氣為背景氣的目標氣體。

*違反以上使用條件將使傳感器特性下降。
