NM-CO2- 二氧化碳傳感器

一、產品描述

NM-CO₂ 二氧化碳氣體傳感器是一款通用智能型紅外氣體傳感器（以下簡稱傳感器），利用非色散紅外（NDIR）原理對空氣中存在的CO₂進行檢測，無氧氣依賴性，性能穩定、壽命長，內置溫度補償。傳感器通過紅外吸收氣體檢測技術與微型機械加工、精良電路設計緊密結合而製作出的小巧型高性能傳感器。

二 、傳感器特點

Ø 高靈敏度、高分辨率

Ø 低功耗、響應時間快

Ø 提供UART、PWM波形等多種輸出方式

Ø 溫度補償、卓越的線性輸出

Ø 穩定性高、使用壽命長

Ø 抗水汽幹擾，抗中毒，使用壽命長

三、產品應用場合

四、技術參數

                       表1

4.1常用量程和精度

表2

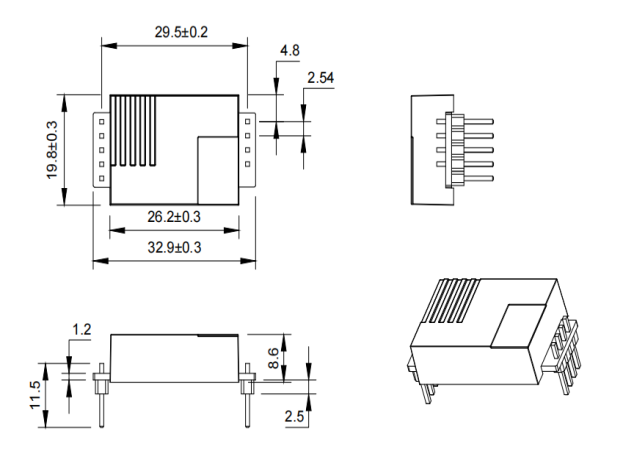

4.2產品尺寸圖

圖2：傳感器結構圖

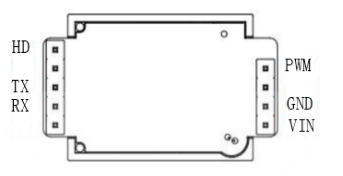

4.3引腳定義

NM-CO₂管腳定義圖   表3

4.4輸出方式

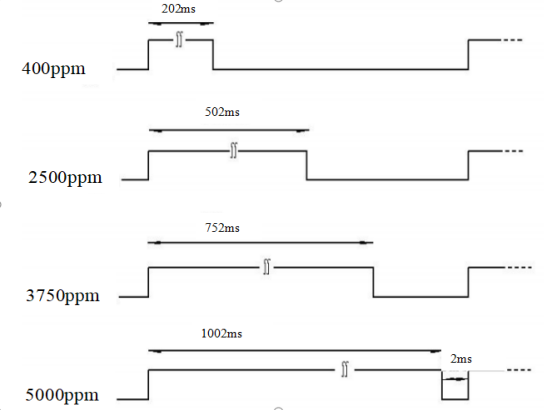

4.4.1PWM輸出

PWM周期：1004ms

通過 PWM 獲得當前 CO2濃度值的計算公式：Cppm=5000×(TH-2ms)/(TH+TL-4ms)

Cppm 為通過計算得到的 CO2濃度值，單位為 ppm

TH為一個輸出周期中輸出為高電平的時間

TL為一個輸出周期中輸出為低電平的時間

4.4.2串口輸出

采用Modbus通信協議的RTU 通信模式

通訊方式：TTL232，用戶通訊接口電平為TTL電平。

通訊協議：

4.5校準功能

4.5.1自校準功能

在產品使用過程中，由於運輸，安裝，焊接等操作可能引發NDIR二氧化碳傳感器的零點漂移和檢測精度降低，故傳感器通過內置的自校準算法對漂移進行修正，在傳感器上電24h時，存儲記錄低CO2濃度檢測值，傳感器自動執行校準算法，將基準值修正為室外的大氣環境CO2濃度（400ppm），此後上電累計7天時存儲低CO2濃度檢測值（時間可設置1-7天，出廠默認7天），傳感器自動執行校準算法，將基準值修正為室外的大氣環境CO2濃度（400ppm）。為確保校準後傳感器的測量精確性，請確保傳感器的工作環境在上電後的24h及持續工作的7天內CO2濃度值可以降低至室外大氣水平。

4.5.2手動校準說明

在產品使用過程中，由於運輸，安裝，焊接等操作可能會引發NDIR二氧化碳傳感器的零點漂移和檢測精度降低，如果要求傳感器在安裝後能迅速恢複精確性，可以采用手動校準的方式，請將傳感器處置於室外大氣CO2濃度水平的環境中（400ppm），在校準之前，請確保傳感器所處環境的CO2濃度是穩定的。執行手動校準時需將傳感器插針的HD端短路接地至少6秒鍾，傳感器會自動激活校準程序，另外，傳感器也可以通過軟件指令激活校準程序，詳見通訊協議。

5特別注意事項

Ø 傳感器應定期標定，建議標定周期6個月。

Ø 不要在粉塵密度大的環境長期使用傳感器。

Ø 請在傳感器供電範圍內使用傳感器。

Ø 禁止剪斷、焊接傳感器管腳。

Ø 應根據不同應用領域、不同應用場合選擇不同量程的產品
