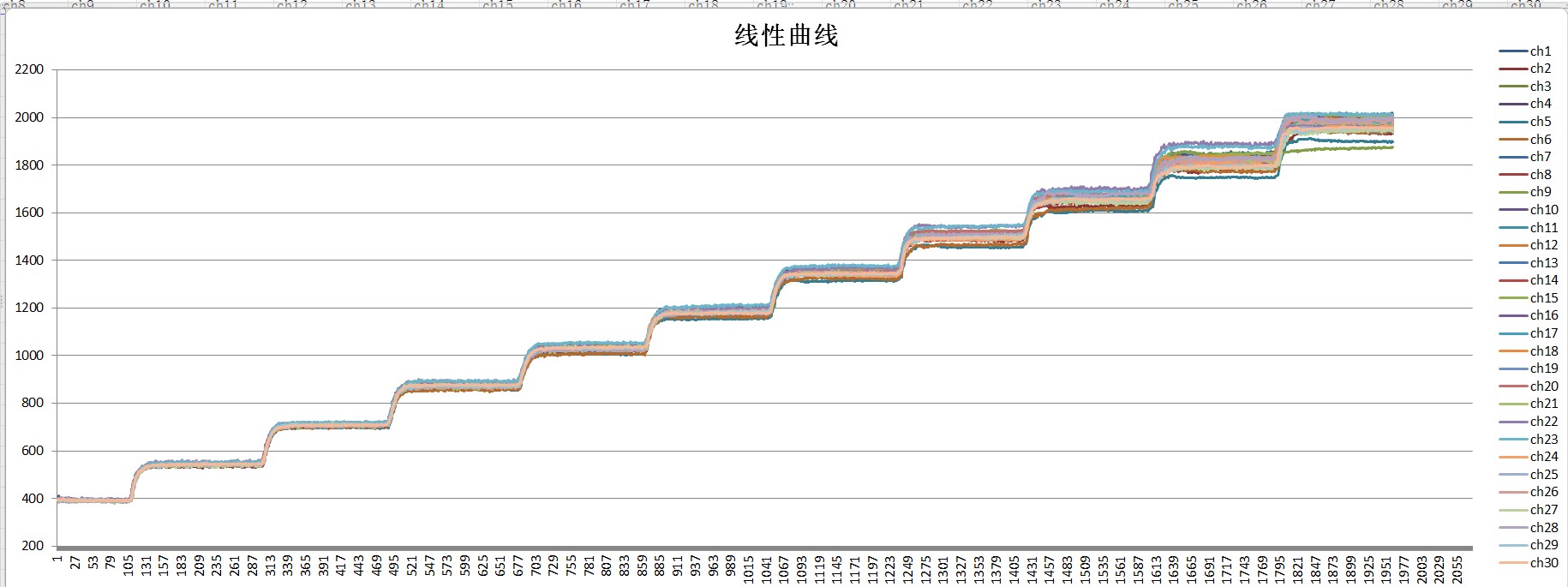

上圖是4N-CO2-5%VOL CO2傳感器通入N2-0.5%vol、1%vol、1.5%vol 、2%vol 、2.5%vol、3%vol 、3.5%vol、4%vol、4.5%vol、5%vol 的CO2氣體的響應曲線，在0-5%vol範圍內，所測點都在精度上下限之內，線性好，精度高。
紅外二氧化碳氣體傳感器 技術原理及應用
發布時間：2024-04-14 14:54 by sangbay2021瀏覽次數：969
紅外二氧化碳氣體傳感器是一款通用型智能型紅外氣體傳感器（以下簡稱傳感器），利用非色散紅外（NDIR）原理對空氣中存在的 CO2進行檢測，無氧氣依賴性，性能穩定、壽命長，內置溫度補償。傳感器通過紅外吸收氣體檢測技術與微型機械加工、精良電路設計緊密結合而製作出的小巧型高性能傳感器。

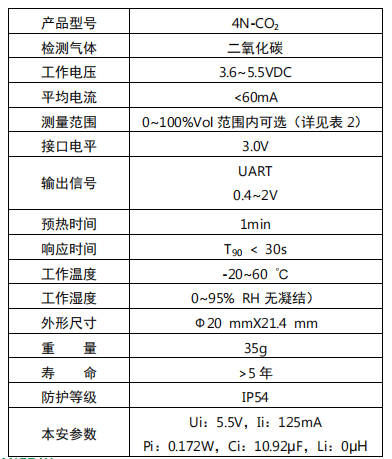

技術參數表

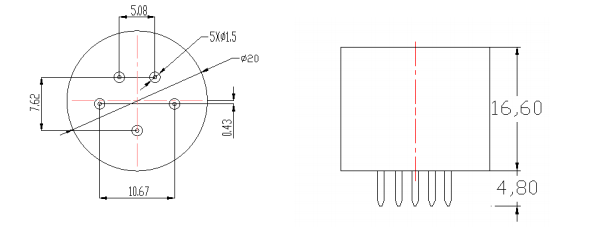

產品尺寸圖
傳感器特點
1、高靈敏度、高分辨率
2、低功耗、響應時間快
3、提供 UART、模擬電壓等多種輸出方式
4、溫度補償、優異的線性輸出
5、優異的穩定性
6、抗水汽幹擾，抗中毒，使用壽命長
量程參數
應用領域
可廣泛應用於暖通製冷與室內空氣質量檢測、工業過程及安全防護監控、農業及畜牧業生產過程監控等領域。
響應時間

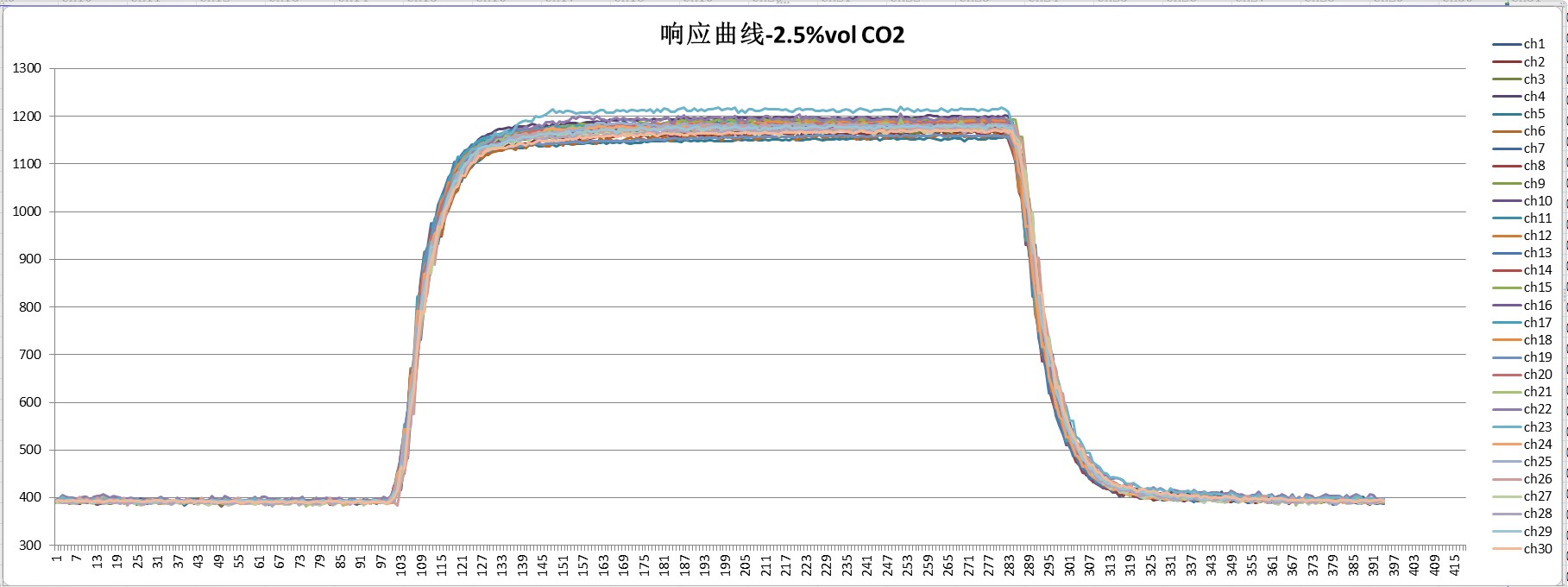

上圖是4N-CO2-5%VOL CO2傳感器通氣2.5%vol的CO2氣體的響應曲線，可以看出，基線穩定且一致性好，靈敏度高，響應速度快。
重複性

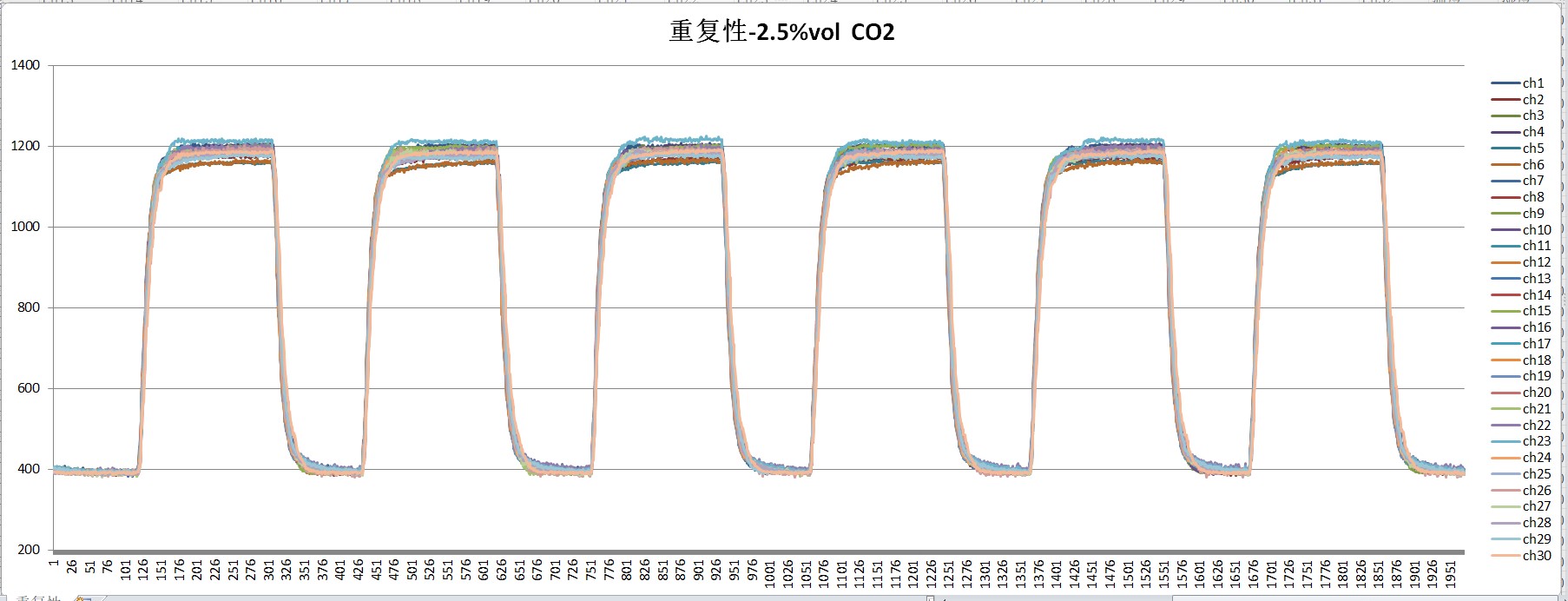

上圖是4N-CO2-5%VOL CO2傳感器分別6次通入2.5%vol的CO2氣體的響應曲線，當輸出穩定後記錄輸出值，6次的相對標準偏差RSD均（jun1）值小於0.18%， 重複性很好。

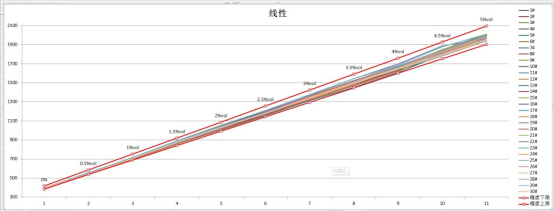

線性
溫度影響
上圖是4N-CO2-5%VOL CO2傳感器在-20度-60度溫度條件下通入2.5%volCO2氣體測試曲線，可以看出，30隻傳感器在-20度-60度區間，都在精度0.05%vol±5%*通氣濃度上下限之內，溫度影響小，一致性好。
選擇工業紅外氣體傳感器時，需要考慮一些關鍵因素，包括測量範圍、精度、響應時間、穩定性、壽命以及是否適用於特定的環境條件。此外，由於工業環境中的氣體類型和濃度可能會有很大的變化，因此還需要選擇能夠準確測量目標氣體的傳感器。
本安防爆：
本產品符合 GB/T3836.1-2021《爆炸性環境 第 1 部分：設備通用要求》、 GB/T3836.4-2021《爆炸性環境 第 4 部分：由本質安全型 “i”保護的設備 》和 GB3836.20-2010《爆炸性環境 第 20 部分：設備保護級別（EPL）為 Ga 級的設備》標準；防爆標誌為 Ex ia IIC T4 Ga，它適用於 0 區、1 區、2 區的爆炸性環境；經國家防爆電氣產品質檢中心檢驗合格，取得防爆合格證。在使用時，請注意以下事項：
1、須使用本安電源為傳感器供電，否則會影響防爆性能。
2、禁止在危險場所更換傳感器。
3、禁止拆卸、更換傳感器元件以免影響防爆性能。
4、不允許更換元器件或結構，以免影響防爆性能。
特別注意事項：
1、傳感器應定期標定，建議標定周期 6 個月。
2、不要在粉塵密度大的環境長期使用傳感器。
3、請在傳感器供電範圍內使用傳感器。
4、禁止剪斷、焊接傳感器管腳。
5、應根據不同應用領域、不同應用場合選擇不同量程的產品。
