長期以來，配電房管理工作一直是供電係統運行管理的可靠性的薄弱環節之一，一些配電房開關跳閘和配電房環境過熱影響設備運行、配電房水浸導致設備損壞、配電房設備被盜等，既容易燒毀設備，也容易影響用戶正常的用電情況，而這些故障卻常常被人們忽視。

   另外，配電房中設備規模大、分布廣、運行環境複雜，現有設備運行狀態和環境監測手段仍缺少，仍主要依靠人來進行設備巡檢，存在巡檢工作效率不高、漏檢、問題發現不及時等現象。

   為實現配電房自動化“遙測、遙信、遙控”，減少運維人員的巡視工作量，有效防範自然災害和非法入侵造成的破壞，提高配電生產管理水平具，為配電房增設配電房輔助監控係統，在配電房智能化改造中的應用是十分必要的。

係統簡介

   配電房環境監控係統，是對配電房內設備的狀態監測（幹變繞組溫度監測、開關櫃母線測溫、開關櫃局放監測、饋線回路電量、溫度監測）、環境的實時監控、安防監控、火災消防、燈光控製、等信息的檢測和控製。

   配電房輔助監控係統對防盜門磁、電纜溫度、溫濕度、臭氧濃度、電纜溝水位、漏水、SF6氣體含量、O2含量、煙霧、明火、人體感應、電子圍欄等各種監測信息及報警數據進行分析，並可以根據預先設置的上下限值，聯動控製空調、視頻、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電房場所的電力設備運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電房遠程運維的可靠管控要求。為新型現代化配電房的智能化、可視化、自動化、互動化做有效支撐。

u 實現重要場所和設備的工作環境（如：溫度、濕度、漏水、水位、有害氣體、含氧量、風速風向、煙霧、明火等等）全天狀態監視和智能控製。
u 實現無線數據傳輸功能。
u 實現變壓器的三相電壓、三相電流、三相功率等參數的監控。
u 成變配電房內電纜溝防汛、防火狀態感知。
u 實現移動設備自動巡視係統。
u 實現異常報警時，多方式提醒。
u 實現環境信息與動力設備聯動。
u 實現快速布控球機對關鍵電力設備進行視頻巡檢。
u 實現手動錄像，定時錄像，告警觸發錄像。

係統構成

  根據《配電房管理製度》、《配電房操作規程》、《電力安全生產條例》以及《視頻安防監控係統技術要求》等規範標準及要求，結合我公司實際應用案例，該係統采用分布式和模塊化架構，把智能配電房監控係統分為站端係統和軟件平台及移動客戶端應用三部分構成。

1）配電房【站端係統】：包含了部署在配電房、配電房等低壓側的環境、設備信息采集設備，通過接入各種類型的物聯網環境與設備監測傳感器，視頻監控裝置等。

站端設備以配電房監控裝置為核心，能夠接入開關櫃、環網櫃、變壓器傳感器或智能設備，溫濕度等環境傳感器，在線式紅外母線溫度傳感器，電纜無線測溫設備，SF6和O2傳感器，H2S傳感器以及O3傳感器。對射/紅外等安防設備、消防主機設備，一路門禁、8-24路燈光/空調以及風機的控製等功能。並可以通過擴展實現圖像抓拍、SF6泄露報警、消防報警等功能。

電房環境監控係統：氣體監控。氣體監控模塊與風機、防火閥之間聯動工作。保證電房內的氧氣濃度調控到不低於 18% ,臭氧濃度調控在小於0.2ppm ,六氟化硫調控在低於1000ul/L 。並將監控到的氣體數據實時上傳至後台服務器。當有任一氣體濃度超出上述範圍風機會啟動對電房進行換氣，風機的換氣量為200m ³/h,並在智能後台做出顯示。對高壓開關櫃的正常運行進行監控，保障設備運行，在氣體超出正常範圍時進行報警，保證運維人員的健康。

2）雲端【軟件平台】：主要是配電房各供配電和設備監控管理平台，負責監測、管理及分析感知層獲取的整個物聯網係統實時數據；實現配電房內設備的狀態監測、環境的實時監控、安防監控、火災消防等信息的檢測和控製在內的一整套應用和數據管理平台。

3）客戶端應用：是指智能手機、電腦、PC機等，可及時獲取係統內設備實時運行數據及故障報警信息等。

鬆柏傳感專業提供氧氣傳感器S4-O2、硫化氫傳感器S4-H2S以及O3傳感器S4-O3，具體產品如下：

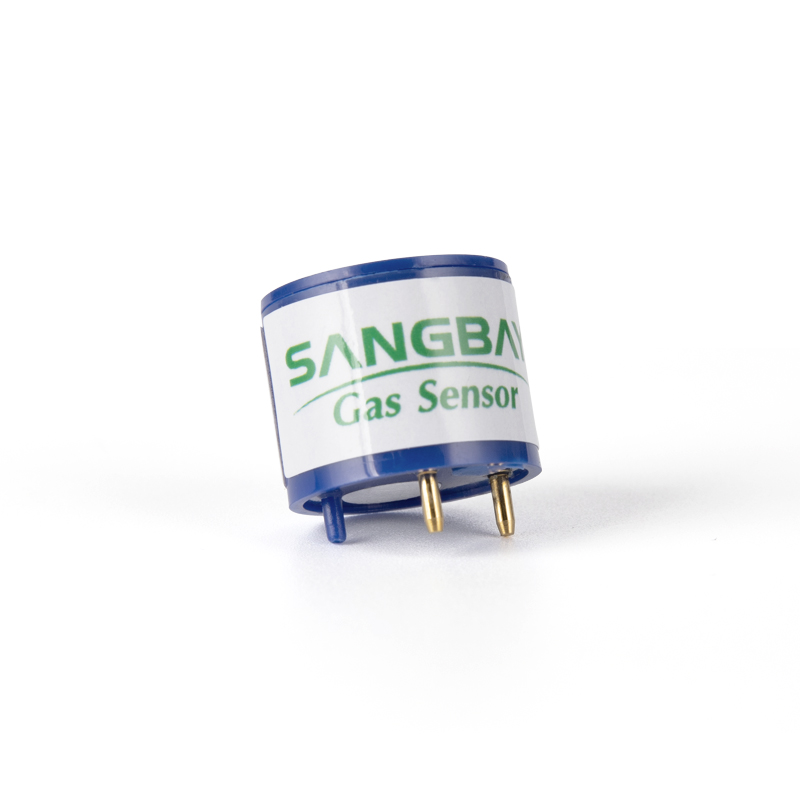

氧氣傳感器 (O2傳感器)S4-O2參數：

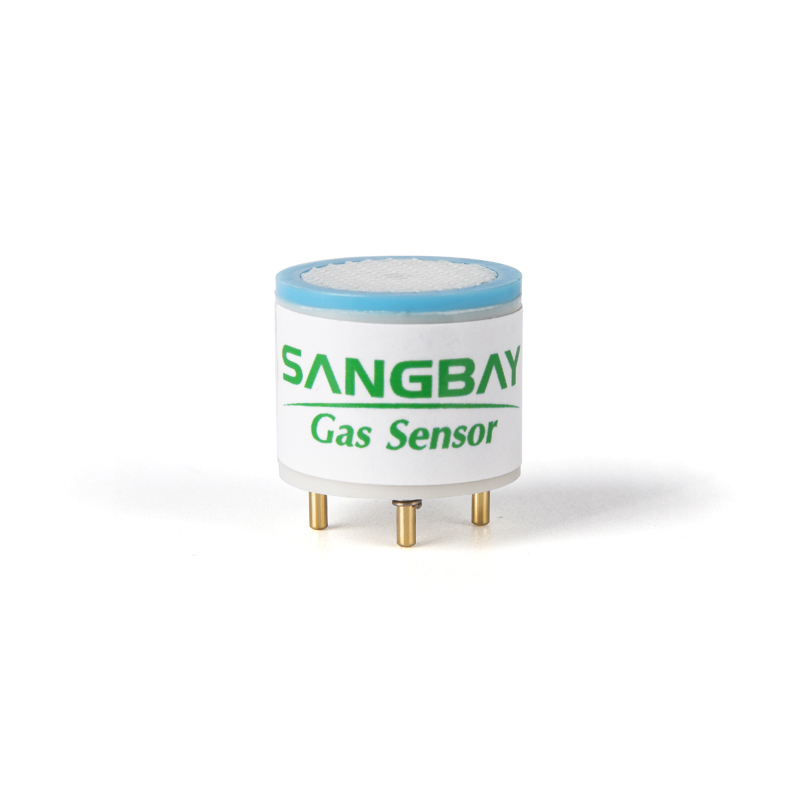

硫化氫傳感器 (H2S傳感器)S4-H2S參數：

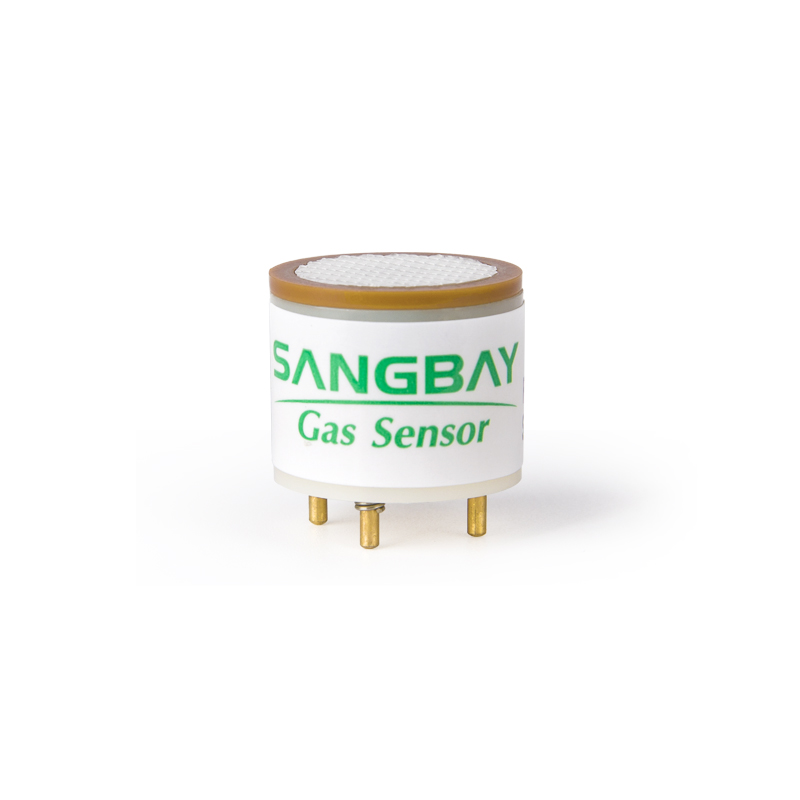

臭氧傳感器 (O3傳感器)S4-O3參數：

總結

     通過實施配電房增設配電房環境監控係統，可幫助配電網運維人員實時掌握設備狀態和運行環境，通過在線監測的數據分析和挖掘，及時發現設備的隱患、人員的健康防護等問題，減少運維人員的運維檢修時間和工作量，提高工作效率。同時對巡視管理、防盜、防故障及配網自動化係統都是有效的技術支持，將有力推進智能配網的建設。歡迎來電谘詢：400-036-9978
