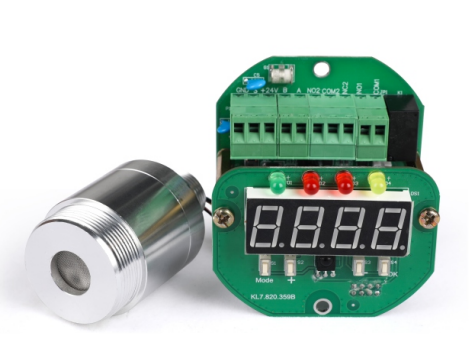

DS-M4T智能傳感器集成模塊

一、 概述

智能傳感器集成模塊是本公司研製的一款可以輸出4-20mA流信號或RS485數字信號並實時顯示的智能可控產品。該產品具有高穩定性、高準確性、高智能化的特點，通過簡單設置即可進行現場監測。

二、 產品特點

1、采用先進的微功耗技術傳感器

2、LED現場顯示氣體濃度，使現場工作人員及時了解情況

 3、4-20mA標準信號輸出或RS485輸出

三、 產品適用場景

本產品適用於石油、化工、消防以及其他需要檢測氣體濃度的場所。

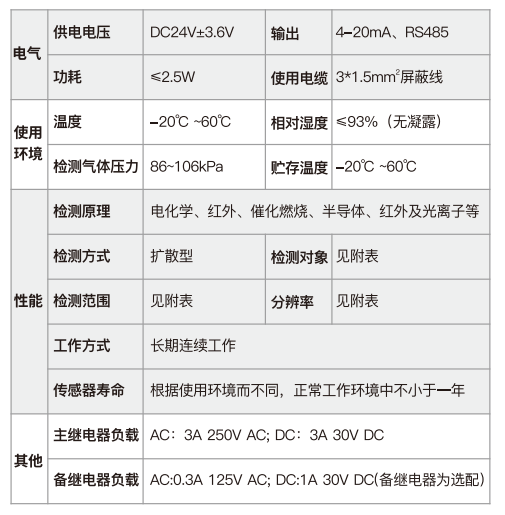

四、 係統技術參數

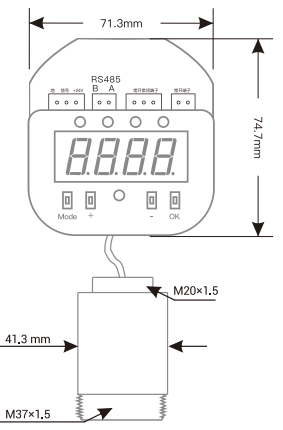

尺寸圖

五：通訊協議概述

1、實現功能：

功能描述:PLC器與傳感器模組之間的通訊協議

2、通訊方式
485通信
傳輸模式:RTU模式
通訊協議波特率9600bps，1位起始位，8位數據位，無校驗位，1位
停止位。

協議格式：

說明:16位的CRCMODBUS法。

1. 讀取設備數據【功能碼:0x3】
   讀取傳感器數據
   PC>傳感器

說明:傳感器數據有5個寄存器構成。起始地址為0寄存器個數為5。
傳感器=>PC

說明:
1.正確返回功能碼為0x03,異常返回為0x83。
2.長度有請求字節數確定，為寄存器個數*2。
3.寄存器說明，以一個通道的5個寄存器為例進行說明。

4.PC以單個寄存器請求，也可以一次全部請求，寄存器起始地址為
0，寄存器個數為5個。
5.命令:
例:發送:01 03 00 00 00 05 85 C9
接收:01 03 0A0000001176

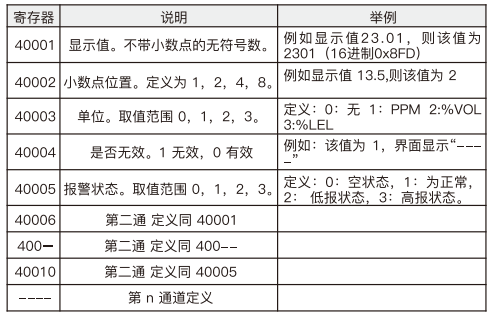

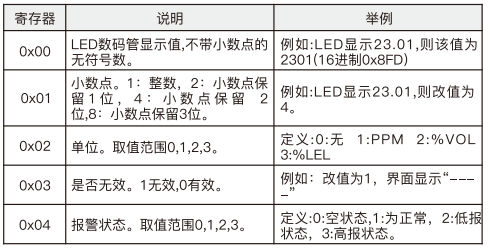

2.PLC寄存器定義

六：接線說明

1、電氣鏈接

將連接產品的三芯或多芯屏蔽電纜，按照編號或電纜芯線的顏色接入產品內的相應端子，端子是可以插拔的，拔出端子用一字螺絲刀旋轉擰緊電纜線，連接完畢檢查連接是否正確，插入接線端子。

2、內部接線圖

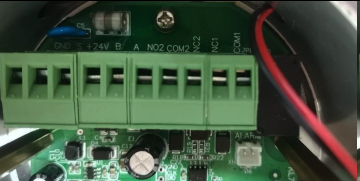

本產品內部接線都已經引線到了接線端子上，用戶隻需要在接線端子接線即可。用戶打開外殼後，機器底部可以看見四組接線端子。如圖4所示:

左1三線接線端子為傳感器信號和電源端子;左2兩個端子為RS485通訊端子;右2三線端子為繼電器輸出接口，為常開常閉。右1兩線端子為繼電器輸出接口，平時為常開。

3、用戶端接口接法

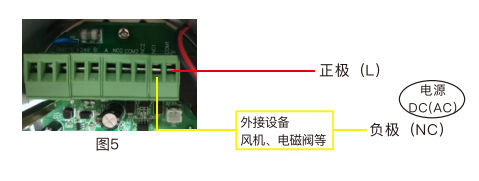

RS85端子:圖4左2兩線端子，該接口為RS85通訊端子，注意AB不能接反。信號電源端子:圖4左1三線端子，其中3線接口分別為:右邊--24V正極，中間--信號，左邊一-地(即24V負極)。繼電器接口:圖4右2端子，該接口為無源輸出接口，接口分別為:右邊-NC2(常閉)，中間一-COM(公共端子)，左邊一NO2(常開);右1端子，該接口為無源輸出接口，用戶在使用的時候，可以將其作為一個開關來控製需要動作的設備。設備接線如圖5所示。

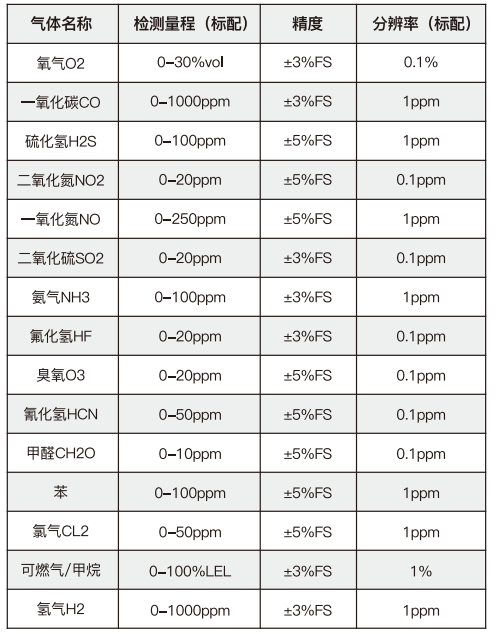

七：附錄-傳感器選型表

★ 注意:如需其他氣體及量程，請聯係公司。
