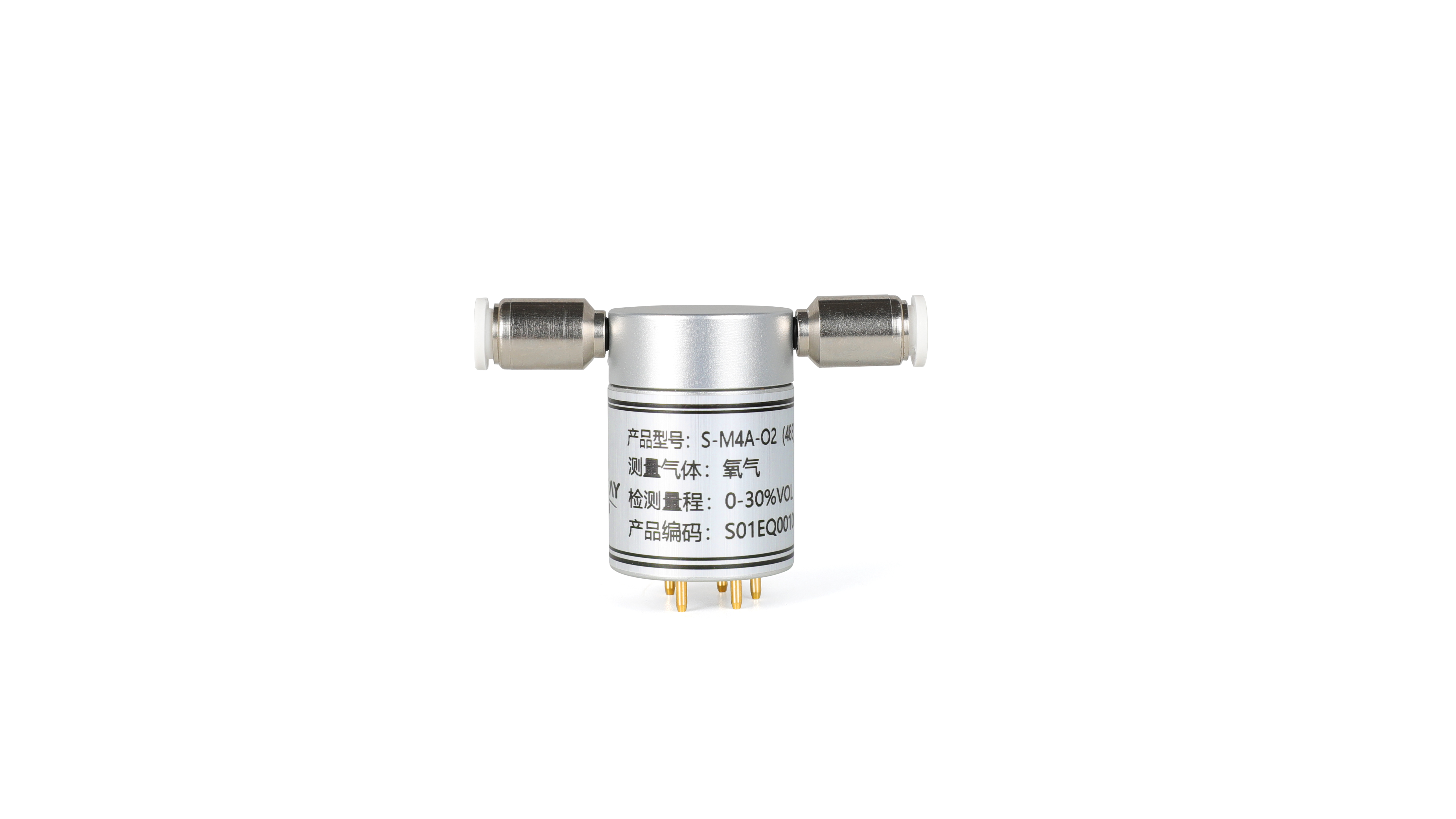

S-M4A氣體傳感器模組

一、概述

 鬆柏傳感 S-M4A 智能型氣體傳感器模組是一款將各種氣體傳感器統一接口，轉換為數 字信號輸出一體化的模組，同時具有數字輸出與模擬電壓輸出多種模式，方便使用和調試; 本模組可適用氣體報警器、工業現場氣體氣體檢測、礦井氣體檢測 、大氣環境氣體檢測、 科研院校等領域。

二、產品特點

1、模組標準化，將各種不同種類的氣體傳感器統一接口、統一封裝。

2、可帶電熱拔插操作，即插即用，端子連接，免焊接 。

3、出廠精準標定，使用無需再標定，無需二次開發即買即用。

4、輸出信號多樣化，支持包括數字量(UART)和模擬量同時輸出，方便使用。

5、標準 MODBUS 通信協議。

6、兼容紅外、電化學、催化等多種傳感器。

7、體積小，重量輕,高精度，反應靈敏穩定性強。

8、預熱時間短，低功耗 ，抗幹擾能力強。

三、 產品適用場景

1、智慧公廁氣體檢測項目

2、智慧農業氣體檢測項目

3、智慧管廊 、隧道項目

4、智慧井蓋氣體檢測項目

5、隧道公路、道路氣體檢測項目

6、智慧養殖氣體檢測項目

7、智慧糧倉氣體檢測項目

8、地下車庫氣體檢測項目

9、科研項目、環境監測項目

10、工業智能化氣體檢測項目如巡檢機器人等

11、汽車電子、智慧消防、檢測儀器儀表

四、工作原理

對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行理論計算，輸出 數字信號。針對不同的傳感器，濾波放大電路亦不相同。

模組功能框圖

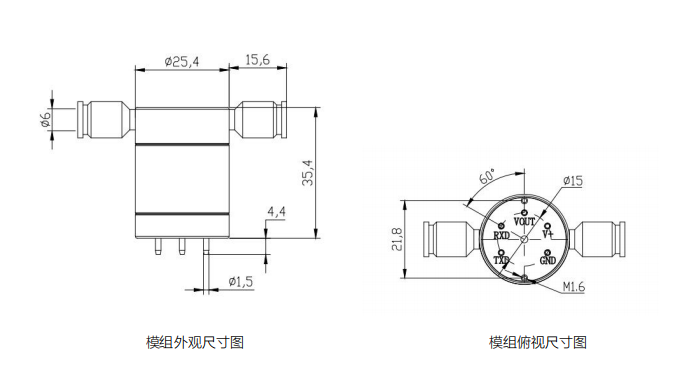

五、外觀與接口定義

注：所有尺寸以 mm 為單位；除另有說明，所有公差均為±0.20mm。

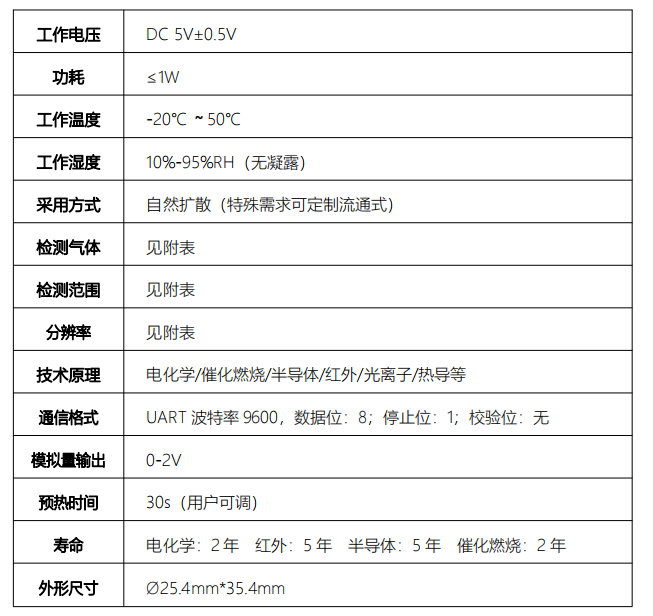

六、 技術指標

注：特殊需求可聯係本公司定製
